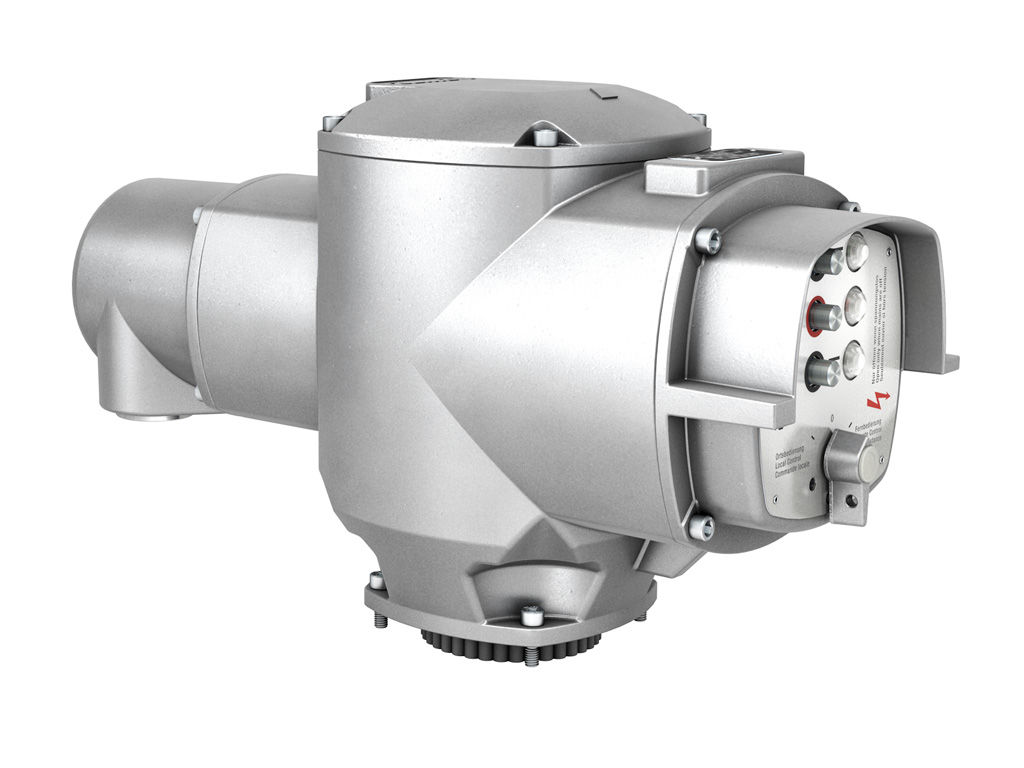

Блок управления AM
Блок управления AM, конструктивно простой и надежный, является идеальным решением, если требования ограничиваются параллельной передачей сигнала и минимальным обменом данных.
При вводе в эксплуатацию лишь ограниченное количество параметров можно задать через DIP выключатели («сухие контакты»), например, тип отключения в конечных положениях.
Управление электроприводом осуществляется через команды ОТКРЫТЬ, СТОП, ЗАКРЫТЬ.
Сигналы о достижении конечного положения или общий сигнал ошибки поступают на РСУ в качестве сигналов обратной связи. Эти сигналы отображаются на панели местного управления с помощью индикаторных ламп. В качестве опции информация о положении арматуры может быть передана на РСУ в виде сигнала 0/4 – 20 мА.
Технические характеристики EQ
- Модульный интерфейс для дистанционного управления
- Панель местного управления с запираемым ключом-селектором, кнопками и индикаторными лампами
- Программируемая плата логики ("по нажатию" или "самоподхват")
- Программируемый режим отключения (по концевым или моментным выключателям)
- Возможен разнесенный монтаж на настенном креплении
- Управление электродвигателем через реверсивные или тиристорные пускатели (опция)
- Автоматическая коррекция фаз
- Внешнее питание 24 В постоянного тока (опция)
Условия окружающей среды
- Высокая степень защиты оболочки
- Высокая степень защиты от коррозии
- Широкий температурный диапазон применения
Интерфейсы и функции
- Управляющие входы с различным напряжением (постоянный/переменный ток)
- Беспотенциальные сигнальные реле для индикации состояния
- Цифровой интерфейс
- Функциональная безопасность: До уровня SIL 2 для определенных конфигураций
Интерфейсы
- Электрический разъем АУМА (клеммы в качестве опции)
- Крышка с резьбой под различные кабельные вводы
- ОВК соединение для цифровых интерфейсов
